詳情介紹：

XHCQ砂漿測強儀是北京金泰時代科技有限公司開發的一種新型檢測儀器，適用于推定燒結普通磚或燒結多孔磚砌體中的砌筑砂漿強度。

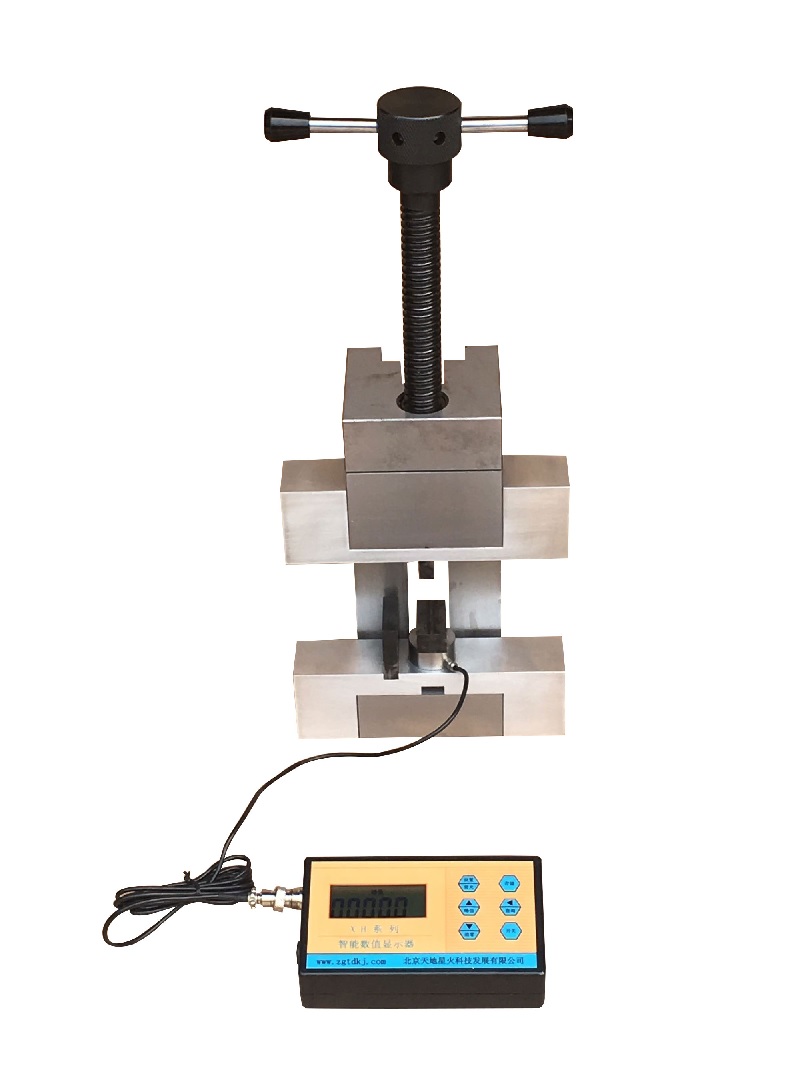

測強儀由基架、上刀片、下刀片、鋼條、數字壓力表等部分構成。測強儀具有結構新穎、工作穩定、重量輕、簡便快捷、**度高等特點。

測強儀主要功能：

具有數據存儲和數據查詢功能；

具有峰值保特和正常測量轉換功能；

具有當前值清零功能；

具有量程設定和校準功能；

測量精度高：儀表采用高抗干擾16位A/D模數轉換電路；

2.主要技術參數

測強儀*大剪切力 40-1400N

上下刀片刃口厚度                1.8mm±0.02mm

上下刀片中心間距   2.2mm±0.05mm

刀片行程                        >30mm

重　量 13.5 kg

分辨率                          0.1N

示值誤差                        ±1

電   源                         充電鋰電池

工作電流                        ≤ 10 mA

3.結構特征及工作原理

機械原理

測強儀基本結構如圖１所示。將測強儀放在檢測平臺上，轉動手搖手柄，推動刀片產生位移，即刀頭產生剪切力。傳感器將壓力的變化轉變?yōu)殡娦盘?hào)，隨著手柄不斷轉動，壓力增高，直至砂漿片被破壞。

圖1 測強儀結構示意圖

測量電路原理

智能型數字壓力表測量部分由傳感器、A/D轉換、MCU電路、液晶顯示器及按鍵等部分組成以單片機為核心的電路，如圖２所示。

    圖２ 測量電路原理圖

  壓力的變化作用于傳感器上，產生的電壓信號，經放大和16位A/D轉換器轉變成數字信號，送單片機MEGA16進行處理。經過多次采樣、數字濾波、平均值計算、線性校正、峰值數據處理后再由LCD顯示。

4.標準配置：

1.      主機一臺

2.      數顯壓力表一塊

3.      便攜式儀器箱一個

4.      校準證書一份

5.      合格證、保修卡、說明書各一份。
