帶有 USB 端口的超聲波檢測系統
實現與標準計算機的通用連接
USLT USB是在廣泛應用于汽車行業點焊檢測中的超聲波檢測系統USLT 2000的基礎上開發出來的一款產品。
它保留了經過現場驗證的USLT 2000產品的所有特點和優點，但是以USB接口以取代了原來的PCMCIA卡。該接口方便了所有用戶的連接，同時為滿足市場需要做了相應的改進。
操作簡單
USLT USB實際上是超聲波傳感器與用于顯示和分析的標準計算機之間的一個智能接口。它是一個小巧的鋁制長方形盒子，里面包含所有脈沖發生器和接收器電子部件。它一端直接連接到超聲波傳感器上，而另一端則通過USB接口與標準計算機相連。通 過計算機鍵盤或鼠標或者通過具有 8項可指定儀器功能的遙控器進行操作。
最先進的電子設備
USLT USB本質上是一種超小型電子設備，具有最高效的性能。性能的最大化不止意味高測量精度和寬頻率范圍，它還意味著各項功能的融合，這些功能讓您可以根據自己的特定應用需要定制儀器。
選擇回波顯示模式有助于評估
能夠?qū)⒋鎯Φ臋z測波形疊加到實時A掃描上以便比較結果能夠記錄回波動態并同時顯示實時信號信號平均值可調節
對所有有效的當量反射體尺寸和具有DGS性能的探頭都可使用DGS曲線可以使用DAC和TCG曲線正因如此，USLT USB可為檢測到的指示信號提供通用型評定標準選擇，可滿足國內和國際檢測規范。
USLT USB由USLT 2000開發而來，是一款廣泛用于整個汽車領域點焊檢測的超聲波檢測裝置。USLT USB保留了在現場應用中久經考驗的USLT 2000的所有特點和優點，同時還配有一個USB接口，替代之前的PCMCIA卡。通過此USB接口，所有用戶均可輕松傳輸數據！
由于點焊檢測的工作量非常巨大，手工記錄檢測結果幾乎是不可能的。因此，許多廠家希望盡可能使用計算機技術來自動完成這些任務。GE檢測科技的USLT USB系列超聲波點焊檢測設備就是應這種需求精心設計開發的。
應用軟件UltralLOG是專業的點焊檢測軟件,其用戶界面見圖5。左邊是A 掃描活動波型顯示，右邊是參數調節菜單。該軟件的主要功能有：
- A 掃描自動捕捉功能：在檢測過程中，一旦計算機識別到第一、第二個反射底波信號，就會自動在顯示屏幕上保存捕捉到的最佳顯示波型。
- 便于攜帶，具有遙控操作功能。
- 當最佳顯示波型被捕捉并保存在屏幕上時，軟件將自動進行評估，評估結果顯示在屏幕下方。
- 類似MS Office界面，易學。
- 帶有USB接口，可連接各類外設。
- 檢測分析軟件是開放式的，可針對現場的焊點對檢測數據庫進行修正，提高探測精度。
- 帶有網絡接口，可連接PC進行數據通訊，可以通過網絡迅速記錄檢驗結果，從而實現與異地母公司或分公司之間同類車型檢測方案的同步實施及檢測結果的迅速比對，以及對生產線上不同焊接工位數臺USLT USB超聲波檢測儀的集中監控，檢測數據和結果的統一管理和對焊接工藝參數的實時調整，實現閉環控制。
- 顯示屏有外殼保護，能在工廠環境使用。
- 檢測結果自動保存在用戶事先制訂的檢測計劃中，編號保存。
- 檢測結果可帶A掃描波型，便于分類索檢。

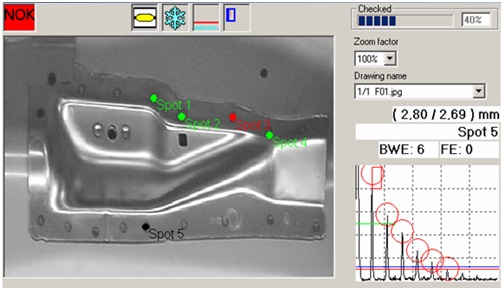

- 編制檢測計劃時，可以添加圖片或草圖。用戶能非常方便地執行和跟蹤事先編輯好的檢測計劃。見圖6

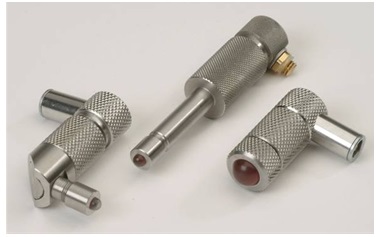

- 對話探頭，保證用戶不會使用錯誤的探頭直徑。
USLT USB技術參數
1、Storage temperature： –20 ... +60 °C存儲溫度：–20 ... +60 °C
2、Operating temperature ：–10 ... +50 °C
工作溫度：–10 ... +50 °C
3、Dimensions (W × H × D) 25 × 183 × 85 mm; 0.98" × 7.2" × 3.35"
外形尺寸：25 × 183 × 85 mm
4、Weight approx. 0.6 kg
重量：大約0.6kg
5、Protection rating IP 41
防護級別：IP41
6、Shock resistance max. 15 g, 11 ms, according to IEC 60068-2-27
耐沖擊性：最大0.15克/11毫秒，符合IEC60068-2-27標準
7、Vibration resistance 5- 150 Hz, max. 2 g, 1 oct./min, according to IEC 60068-2-6 Fc
抗振性：5-150赫茲，最大2克 ，1倍頻程/分鐘，符合IEC60068-2-6Fc標準
8、Connections 接口
Probes 2 × LEMO 00 Triax 探頭接口：2*LEMO 00
9、I/O interface LEMO 1B, 10-pin socket
設備輸入輸出接口：Lemo 1B ,10針
10、Power supply connector LEMO 0S, 2-pin socket
電源接口：LEMO 0S，2針
11、USB USB socket type B
USB ： B型USB
12、Power supply 工作電源
Operating voltage 5 V DC, via USB interface of the computer
工作電壓： 5V直流，通過電腦USB接口提供
13、Encoder power supply external power supply unit 100 ... 230 V AC, max. 5 W
編碼器電源：外部電源 100~230伏；交流電；最大功率5W
14、Power consumption max. 2.5 W
功耗： 最大功耗2.5W
15、Ultrasound 超聲
Pulser type Spike pulse
脈沖類型： 尖波脈沖
16、Pulse repetition frequency (PRF) max. 1,000 Hz, 3 settings (depending on the calibration range), continuous setting approx. 8 ... 1,000 Hz., no continuous pulse sequence.
重復頻率PRF： 最大值1000Hz，3種模式（取決于校準范圍），連續調節范圍8~1000Hz，非連續脈沖序列
Voltage max. 400 V
激發電壓： 最大400伏
17、Charging capacitor 1 nF, 220 pF
充電電容：1 nF, 220 pF
18、Initial pulse rise time < 15 ns
始波上升沿時間： <15nS
19、Damping 50 Ohm, 1 kOhm
阻尼： 50歐姆，1000歐姆
20、Probe mode (TR) On/Off, through-transmission
探頭模式（TR）: 開/關，穿透
21、Settings and evaluation 設置和評估
Calibration ranges min. 0 ... 2.5 mm; 0 ... 0.1" (steel); max. 0 ... 9,700 mm; 0 ... 381" (steel)
校準范圍： 最小0~2.5mm， 0~0.1英寸（鋼中）；最大0~9700mm，０到３８１英寸（鋼中）
22、Sound velocity range 500 ... 15,000 m/s; 0.02 ... 0.59 "/μs; integrated, editable material table
聲速范圍： 500~15,000 m/s， 0.02 ~0.59 "/μs;具有完整的，可編輯材料表
23、Pulse shift –10 ... 1,500 mm; –0.39 ... 50" (steel)
脈沖偏移： –10 ~1,500 mm; –0.39 ~ 50" (鋼中)
24、Probe delay 0 ... 100 μs
探頭延遲： 0 ~ 100 μs
25、Frequency range 0.5 ... 20 MHz (–3 dB); 4 filter ranges
頻率范圍：0.5~ 20 MHz (–3 dB);４個濾波器
26、Pulse repetition frequency 1 ... 1,000 Hz, automatically or manually adjustable
重復頻率范圍： 1~1000Hz ; 自動或者手動可調
27、Gain 110 dB, adjustable in steps of 0.5/1/2/6 dB
增益：110 dB，調節步進0.5/1/2/6 dB
28、Operating modes pulse-echo, dual, through-transmission
工作方式： 脈沖反射式，雙晶，后者穿透
29、Rectification full-wave, positive half-wave, negative half-wave, RF display，(up to 150 mm/5.9" steel)
檢波： 全波，正半波，負半波，RF射頻(最大150 mm/5.9" 鋼中)
30、Suppression 0 ... 90% linear
抑制：0~90% 線性
31、DAC/TCG DAC with up to 16 curve points (reference reflectors), dynamic range 37 dB, maximum slope 6 dB/μs; 3 additional curves at adjustable dB distances, can be changed to TCG (time-corrected gain) mode (horizontal recording threshold); meets national and international test specifi cations
DAC/TCG： DAC最多16個數據點（參考反射體），動態范圍37 dB，最大斜率6 dB/μs；3條可以調節的曲線；可轉換成TCG模式（時間-增益校正）（水平記錄閾值）；滿足國內和國際檢測標準
32、DGS recording curves for all valid equivalent reflector sizes and probes with DGS capability; setting as DAC or TCG; evaluation in dB related to curve, ERS or class(JIS); sound attenuation and transfer correction; reference reflectors used: backwall, circular disk reflector and side-drilled hole
DGS：DGS記錄所有具有DGS功能的探頭的有效等效反射性的尺寸曲線;可設置成DAC或者TCG；評估方式可以顯示成與曲線相關的dB值，或者等效當量直徑或者評估等級（JIS）;聲速衰減和傳輸校正；參考反射體可選平底孔、橫孔或者大平底
33、Monitor gates 2 independent monitor gates, adjustable over the entire maximum calibration range; evaluation on the basis of A-scan at display refresh rate; gate alarm: off, coincidence, anticoincidence; visual and/or acoustic alarm
監視閘門： 2個獨立監視閘門，閘門寬度超過最大校準范圍；評估以A掃描為基準；閘門報警：關閉，同步，異步；邏輯：與/或聲學報警
34、Distance measurement individually selectable for each gate at the echo flank or peak, in the RF mode additionally at the zero transition of the increasing or decreasing echo flank – initial pulse and measurement point in gate A or B – measuring points: gate B – gate A
(differential measurement)
距離測量：可測量獨立的閘門（A閘門或者B閘門）內回波的波側或者波峰與零點的距離；或者測量閘門之間的回波的距離差：閘門B-閘門A
35、Measurement resolution sound path/time of flight: up to 12.6 mm: 0.01 mm; otherwise 0.2% of display width
測量分辨率：聲程/度越時間 最大12.6mm：0.01mm；或者0.2%滿屏寬
36、Amplitude 0.5% screen height or 0.2 Db
垂直分辨率：0.5%滿屏高或者0.2dB.
37、A-scan digitization 1,024 × 1,024 pixels
A掃描數字化： 1,024 × 1,024像素
38、Display freeze static A-scan freeze, dynamic A-scan freeze (peak value, echo dynamics + real time signal), average freeze via 2 to 32 ultrasonic pulse cycles
顯示凍結： 靜態A掃描凍結，動態A掃描凍結（峰值，實時動態信號），平均凍結2~32個周期超聲脈沖
39、Echo comparison simultaneous display of the currently active signal and a stored A-scan
回波比較：同時顯示當前動態信號以及存取的A掃描信號
40、Dialog languages German, English, French, Spanish, Italian, Chinese, Japanes
語言： 德語，英語，法語，西班牙語，中文，日本語
41、Units mm, inch, μs
單位： 毫米，英寸，微妙
42、Data storage database for storing and managing instrument settings, test jobs and test results, including A-scan, DAC and alphanumeric comments, export to Microsoft Excel; limited only by the hard disk size
數據存儲： 數據庫可保存及管理儀器設置、檢測任務及檢測結果；包括A掃描，DAC和文字注解；并導入微軟Eexcel表格；存儲容量受制于硬盤大小。
