性能特點
?100個獨立探傷通道，可自由設置和存儲多種探傷工藝和標準，現場探傷無需攜帶試塊，工作效率高；?方波脈沖發生器：幅值和脈寬可調，適用于探測不同材料，不同深度工件的缺陷；
?具備A掃和B掃兩種掃描方式；
?DUT6200超聲波探傷儀DAC焊縫曲線，DGS（AVG）曲線適用于鍛件等工件的探傷；內置國內外所有標準。
?具備閘門內峰值自動捕捉功能；并設計有快捷按鍵和數碼飛梭旋輪。
?擁有直探頭、斜探頭自動校準功能，使用簡單方便；
?曲面修正功能根據曲面的直徑自動修正缺陷位置的檢測結果。
?超高亮顯示屏，強光，弱光環境，陽光下可清晰顯示；可根據環境選擇背景色和波形顏色，液晶亮度可自由設定。
?全中文觸摸式鍵盤，操作過程全中文提示。操作簡單易學；
?人機對話式界面，操作教學提示功能，主菜單，子菜單在同一窗口顯示。無需尋找，一目了然。操作簡單方便；
?可將波形和通道參數直接存儲到U盤中，也可通過盤-盤拷貝的形式將已存儲在探傷內的數據一次倒入U盤中，然后通過上位機軟件對波形和數據進行處理；
?可連接打印機，打印探傷報告和探傷波形；
?大容量鋰電池，低功耗設計，可連續工作24個小時。高性能安保電池模塊便于拆裝，可以脫機獨立充電
DUT6200超聲波探傷儀鋼結構探傷儀技術參數劃分:
| 型號 | DUT6200超聲波探傷儀 |
| 顯示屏 | TFT |
| DAC曲線 | ● |
| AVG曲線 | ● |
| 內置標準 | ● |
| 閘門報警 | ● |
| 曲線報警 | ● |
| 波形凍結 | ● |
| 通道 | 100 |
| 波形 | 1000 |
| 錄像 | 5min×20 |
| 自動校準 | ● |
| 脈沖幅度 | 可調 |
| 噪聲抑制 | ● |
| 波峰記憶 | ● |
| 回波包絡 | ● |
| B掃 | ● |
| 自動增益 | ● |
| 回波編碼 | ● |
| 計算孔徑 | ● |
| 焊縫圖示 | ● |
| 裂紋測深 | ● |
| 曲面修正 | ● |
| PC軟件 | ● |
| 電池模塊 | 1 |
| 檢測范圍 | 0～10001mm | |||||
| 聲速范圍 |
1000～9999m/s 400～20000m/s |
|||||
| 增益范圍 | 0dB～110dB | |||||
| 顯示延遲 | -20µs～+3400µs | |||||
| 探頭零偏 | 0µs～99.99µs | |||||
| 工作頻率 | 0.2～15MHz | |||||
| 電噪聲水平 | ≤10％ | |||||
| 探頭阻尼 | 100Ω、150Ω、200Ω、500Ω | |||||
| 重復頻率 | 10～1000Hz | |||||
| 靈敏度余量 | ＞67dB（深200mm，Ф2平底孔） | |||||
| 分 辨 力 | ＞38dB（5P14） | |||||
| 線性抑制 | 0～80%（數字抑制） | |||||
| 垂直線性誤差 | ≤2% | |||||
| 水平線性誤差 | ≤0.1% | |||||
| 動態范圍 | ≥36dB | |||||
| 脈沖類型 | 方波 | |||||
| 脈沖強度 | 多級可調 | |||||
| 脈沖寬度 | 自動匹配/ 50～1000ns | |||||
| 環境溫度 | -20℃～﹢50℃ | |||||
| 環境濕度 | 20%～95％ RH | |||||
| 工作時間 | ≥ 24 hours | |||||
| 電源電壓 | DC:7.2V; AC:220V | |||||
| 尺寸 | 220×175×59（mm） | |||||
| 重量 | 1.0kg 含電池 | |||||

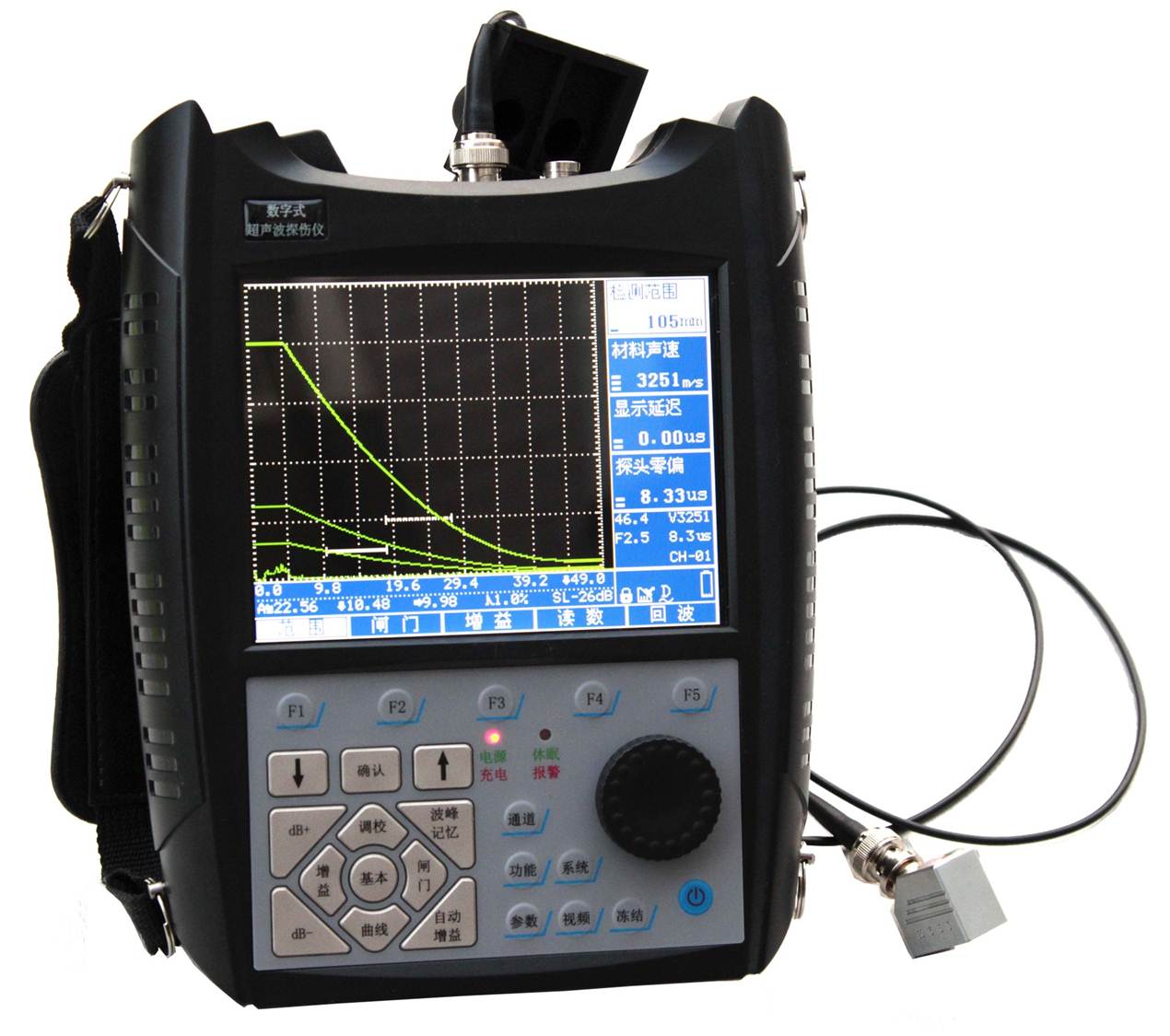

?數字真彩色液晶顯示 TFT顯示，16套彩屏方案任意更換。
?操作簡單方便，人機對話式界面，操作教學提示功能。
?探傷錄像時長達1.5小時存儲，刪除，回放，上傳功能。
?A掃描、厚度B掃描和顏色B掃描
?頻譜分析功能 FFT
?焊縫圖示，裂紋測深，孔徑計算，曲面修正，回波包絡，回波編碼
?IP65防水防油污設計，探頭接口防護 ，柔性探頭線可達萬小時使用不損壞。

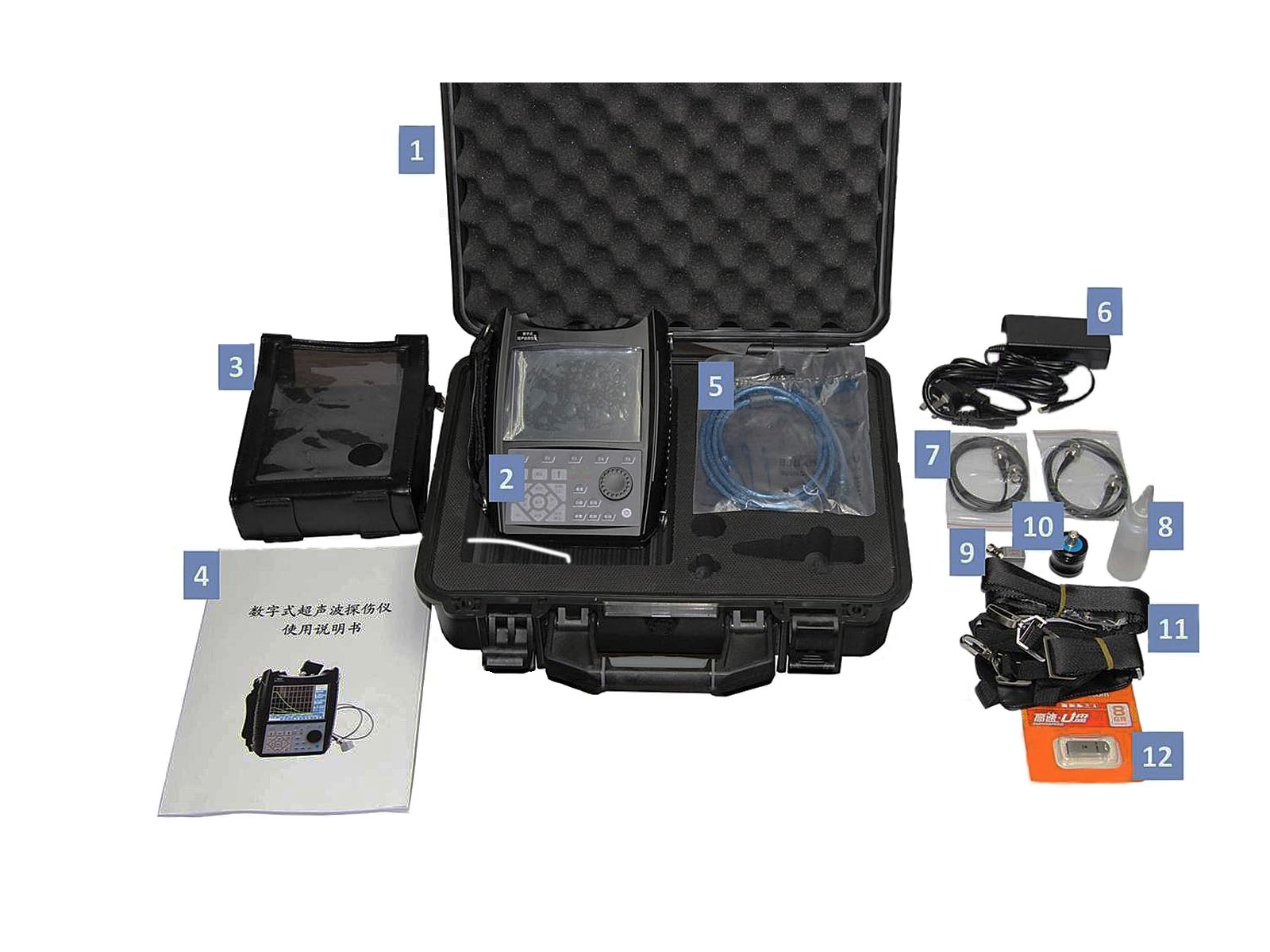

標準配置：
1. DUT6200超聲波探傷儀鋼結構探傷儀主機 1
2. 鋰電池組 1
3. 3A/9V電源適配器 1
4. 探頭連接電纜 2
5. 直探頭2.5MHzø20 1
6. 斜探頭5MHz 13×13K2 1
7. 中文說明書及文字資料 1
8. 真皮背包 、 背帶 1 套
9、 耦合劑 1
10、電腦連接線纜 1
11、U盤含： (探傷報告分析軟件,操作指導視頻) 1
